JMZ不銹鋼自吸酒泵概述不銹鋼自吸泵JMZ、FMZ型采用新型機械密封組裝，安全防爆，長年不漏，適合輸送-３５度+８０度的各種酒類、飲料、乳品、藥劑、汽油、溶劑油、糖漿等（超過４０度吸程將明顯降低）。JMZ、FMZ不銹鋼自吸泵具有結構緊湊、操作簡便、體積小、重量輕、性能穩定、不用底閥、起動時不需引灌等特點，JMZ、FMZ不銹鋼自吸泵更換３-４個零件后便可用于輸送濃漿、酸、堿、鹽等液體。JMZ、FMZ不銹鋼自吸泵
流量為３m3/h-100m3/h
揚程為18m-14m
口徑為25mm-150mm
例： 40 J M Z - 30 T
40: 進口口徑
J : J為酒泵，F(xiàn)為耐酸泵
M : M代表優質不銹鋼制造
Z : Z為自吸式，T表示移動式，G為固定式
30: 揚程
T : T: 表示特殊要求的出口或流量
型號 | 口徑 | 流量（m3/h) | 揚程 | 吸程 | 電機（kw） | 轉動（r/min） | 型號 | |
| 進口 | 出品 | |||||||
| 25JMZ-22 | 25 | 25 | 3 | 22 | 5 | 1.1 | 2900 | 25JMZ-22 |
| 25JMZ-30 | 25 | 25 | 3 | 30 | 6 | 1.5 | 2900 | 25JMZ-30 |
| 40JMZ-22 | 40 | 25 | 6 | 22 | 5 | 1.5 | 2900 | 40JMZ-22 |
| 40JMZ-30 | 40 | 25 | 6 | 30 | 6 | 2.2 | 2900 | 40JMZ-30 |
| 40JMZ-40 | 40 | 25 | 6 | 40 | 6 | 3 | 2900 | 40JMZ-40 |
| 50JMZ-22 | 50 | 40 | 12 | 22 | 5 | 2.2 | 2900 | 50JMZ-22 |
| 50JMZ-30T | 50 | 50 | 20 | 30 | 6 | 4 | 2900 | 50JMZ-30T |
| 50JMZ-40 | 50 | 40 | 12 | 40 | 6 | 4 | 2900 | 50JMZ-40 |
| 65JMZ-22 | 65 | 50 | 24 | 22 | 5 | 4 | 2900 | 65JMZ-22 |
| 65JMZ-30T | 65 | 65 | 30 | 30 | 6 | 5.5 | 2900 | 65JMZ-30T |
| 80JMZ-22 | 80 | 65 | 48 | 22 | 5 | 7.5 | 2900 | 80JMZ-22 |
| 80JMZ-30 | 80 | 65 | 48 | 30 | 5 | 7.5 | 2900 | 80JMZ-30 |
| 125JMZ-18 | 125 | 100 | 100 | 18 | 5 | 15 | 2900 | 125JMZ-18 |

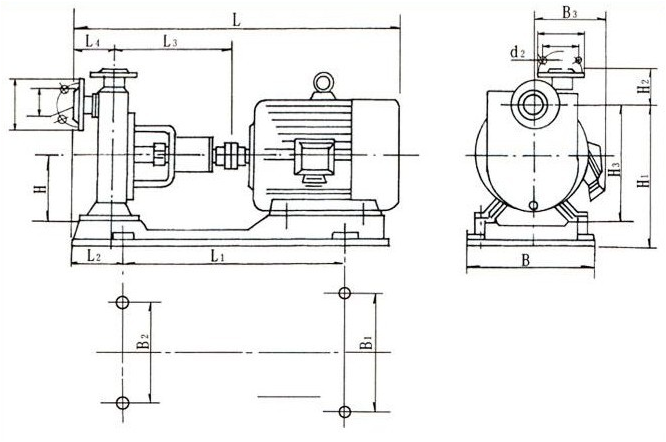

型號 | 配套電機KW | L | L1 | L2 | L3 | L4 | B | B1 | B2 | B3 | H | H1 | H2 | H3 | D1 | D2 | D3 | D4 | n×ø d | d1 | d2 | |||
n | ø | 數量 | ø | 數量 | ø | |||||||||||||||||||
25JMZ-22 | 1.1 | 670 | 400 | 115 | 265 | 110 | 260 | 215 | 215 | 150 | 110 | 234 | 120 | 200 | 100 | 75 | 100 | 75 | 4 | 12 | 4 | 12 | 4 | 12 |
25JMZ-30 | 1.5 | 700 | 430 | 130 | 264 | 107 | 280 | 240 | 240 | 155 | 130 | 282 | 107 | 210 | 100 | 75 | 100 | 75 | 4 | 14 | 4 | 12 | 4 | 12 |
40JMZ-22 | 1.5 | 720 | 430 | 140 | 273 | 118 | 280 | 240 | 240 | 155 | 130 | 265 | 124 | 225 | 130 | 100 | 100 | 75 | 4 | 14 | 4 | 14 | 4 | 12 |
40JMZ-30 | 2.2 | 730 | 430 | 132 | 268 | 113 | 280 | 240 | 240 | 155 | 130 | 280 | 123 | 237 | 130 | 100 | 100 | 75 | 4 | 14 | 4 | 14 | 4 | 12 |
40JMZ-40 | 3 | 820 | 500 | 128 | 320 | 120 | 330 | 290 | 240 | 180 | 132 | 305 | 127 | 250 | 130 | 100 | 100 | 75 | 4 | 14 | 4 | 14 | 4 | 12 |
50JMZ-22 | 2.2 | 760 | 430 | 151 | 282 | 127 | 280 | 240 | 240 | 155 | 130 | 280 | 143 | 232 | 140 | 110 | 130 | 100 | 4 | 14 | 4 | 14 | 4 | 14 |
50JMZ-30T | 4 | 860 | 510 | 138 | 315 | 135 | 330 | 290 | 290 | 190 | 132 | 283 | 135 | 228 | 140 | 110 | 140 | 110 | 4 | 14 | 4 | 14 | 4 | 14 |
50JMZ40 | 4 | 860 | 510 | 140 | 316 | 119 | 335 | 290 | 290 | 190 | 132 | 321 | 135 | 262 | 140 | 110 | 130 | 100 | 4 | 14 | 4 | 14 | 4 | 14 |
65JMZ22 | 4 | 875 | 510 | 163 | 335 | 135 | 360 | 290 | 290 | 190 | 132 | 305 | 148 | 250 | 160 | 130 | 140 | 110 | 4 | 14 | 4 | 14 | 4 | 14 |
65JMZ30T | 5.5 | 980 | 620 | 150 | 356 | 138 | 380 | 320 | 320 | 210 | 132 | 310 | 153 | 252 | 160 | 130 | 160 | 130 | 4 | 14 | 4 | 14 | 4 | 14 |
80JMZ22 | 5.5 | 980 | 620 | 150 | 340 | 160 | 380 | 320 | 320 | 210 | 132 | 305 | 160 | 250 | 190 | 150 | 160 | 130 | 4 | 14 | 4 | 17.5 | 4 | 14 |
80JMZ30 | 7.5 | 980 | 620 | 150 | 340 | 160 | 380 | 320 | 320 | 210 | 132 | 315 | 160 | 255 | 190 | 150 | 160 | 130 | 4 | 14 | 4 | 17.5 | 4 | 14 |
100JMZ22 | 11 | 210 | 170 | 190 | 150 | 4 | 18 | 4 | 17.5 | 4 | 17.5 | |||||||||||||
100JMZ30 | 15 | 210 | 170 | 190 | 150 | 4 | 18 | 4 | 17.5 | 4 | 17.5 | |||||||||||||
150JMZ22 | 15 | 265 | 225 | 240 | 200 | 4 | 18 | 8 | 17.5 | 8 | 17.5 | |||||||||||||
150JMZ30 | 22 | 265 | 225 | 240 | 200 | 4 | 18 | 8 | 17.5 | 8 | 17.5 | |||||||||||||
200JMZ22 | 18.5 | |||||||||||||||||||||||
200JMZ30 | 30 | |||||||||||||||||||||||
1.泵可按"泵外形安裝尺寸表"進行打基礎和確定底腳螺栓位巧。但是好等泵運到現聲后按底座尺寸進行施工。
2，泵裝于基礎上，可用墊鐵調整機組水平，用水平儀檢查還將和電機軸的水平、要重新檢查和調整泵軸心和電機軸心的同心度，用刀口平尺和塞尺檢和聯軸器外圓、上、下、左、右的差數均不得超過0.15毫米。兩聯軸器端面間偏差不超過0.2毫米。
3，不應用泵承受管路重量，管路得量應有管路支撐設備承受。
4.按裝結束應用手轉動聯軸器看是否輕松靈活，有無卡滯現象。

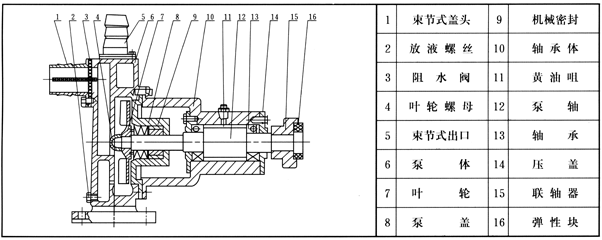

1 .擰下軸承體與泵體連接的四個螺絲，同時將機械密封和泵蓋松開。
2，擰開葉輪嫘母（右旋）取下葉輪、鍵和泵蓋，再將機械密封從泵蓋中取下。
3，用拉子拉下聯軸器然后拆下鍵，軸承端蓋，后將軸和軸承拆開。
4，泵的裝配順序按上述相反進行。
5.吸泵的進口束節重裝時，請注意阻水閥應向正面，以便與阻水閥正面貼合保證自吸效果（見右下圖）。
1 .更換機械密封時，應注意規格，型號都要與原來的相符。
2，在安裝機械密封過程中，應保持清潔， 不許敲打密封原件.以防損傷和破壞。
3 .裝大小密封閥和動靜環時表面應涂上一層清潔的機油和透明油。
4.將靜環和大膠圈裝入泵蓋，然后一起裝上軸上（注意：動環銷必須對準葉輪的傳動孔）。
5，將彈資座、彈簧，推壞組成-體.以彈簧座面為作力點，將其推上主軸，其推力以彈簧壓縮2-4mm后在軸上滑動為宜。如彈簧尚未壓縮，即可滑動，則表示動環與主軸配合偏松,摩擦力偏小,如彈簧縮6mm以上，動壞和密封圈仍不能在軸上滑動，則說明配合偏緊.應以檢查機械密封是否與原來的相符合。
故障 | 產生原因 | 排除方法 |
不出液 | 1泵內沒有灌注滿啟動液 2吸入管、壓出管或泵的流產堵塞 3吸入管路漏氣 4吸上高度超過允許范圍 5使用揚程超過了設計揚程 6輸送熱地、發揮性介質 7轉向反了 8機械密封漏氣 | 1重新灌滿液體，第二次啟動則不必灌液 2清除雜物 3檢修和更換吸入管路 4按允許吸上高度重新安裝泵 5重新選泵 6降低吸程或采用取倒灌安裝 7糾正轉向 8檢修或更換機械密封 |
自吸時間長 | 1液體溫度過高 2吸入管道過長 3進口管道有Ω型彎曲 4出口淹沒在液體中 | 1液體溫度降至40度以下 2盡量縮短管道 3去除所有Ω型管道 4使出口與大氣相通 |
流量不夠 | 1吸入管浸泡的深度不夠 2吸入管路太細或有雜物堵塞 3葉輪嚴重磨損或嚴重腐蝕 4密封環嚴重磨損后腐蝕 5葉輪與泵蓋間隙太長 | 1增加吸入管的浸入深度 2換合適管路，清除雜物 3換新葉輪 4換新密封環 5減少間隙 |
揚程不夠 | 1葉輪腐蝕嚴重 2電機配錯 3葉輪與泵蓋間隙太長 | 1換新葉輪 2更換電機 3減少間隙 |
軸承過熱 | 1潤滑油不夠或太多 2泵軸與電機軸不同心 3軸承損壞 4軸承質量不符 | 1潤滑油應上密封腔的30-40% 2調整使泵軸與電機軸同心 3更換新軸 4降低噪音軸承 |
振動嚴重 | 1泵軸電機軸不同心 2泵軸彎曲 | 1調整使泵軸與電機軸同心 2重新?lián)Q軸 |
密封泄漏 | 1彈簧壓力不足 2動環或靜環端腐蝕、磨損或劃傷 3動環密封圈腐蝕變形 4異物或介質結晶影響了動環的主向移動 | 1調整彈簧壓縮量或換彈簧 2修復或更換動環或靜環 3重新?lián)Q動環密封圈 4去除異物或介質的結晶 |
電機過熱 | 1液體比重大或溫度太高 2機械密封彈簧調的太緊 3電壓過低 4裝配質量差，有些零件磨擦或電機與泵軸的不同心 | 1加大電機 2重新調整彈簧壓縮量 3提高電壓 4檢查裝配質量，排除裝配故障 |
一、①不銹鋼自吸泵產品名稱與型號②不銹鋼自吸泵口徑③不銹鋼自吸泵揚程④不銹鋼自吸泵流量⑤不銹鋼自吸泵電機功率（KW）⑥不銹鋼自吸泵轉速（r/min）⑦不銹鋼自吸泵壓〔V〕⑧不銹鋼自吸泵吸程⑨不銹鋼自吸泵是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的不銹鋼自吸泵產品型號，請按不銹鋼自吸泵型號直接向揚子江泵業公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們揚子江泵業的技術專家為您審核把關。
