襯四氟防腐氣動隔膜泵概述

     QBY型襯四氟氣動隔膜泵是一種新型輸送機械，是目前國內最新穎的一種泵類。采用壓縮空氣為動力源，對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，均能予以抽光吸盡。其性能參數與聯邦德國的 WLLDENPVMPS 、美國的 MARIOWPUMPS 相近。 磁久泵業科技公司目前已形成系列化生產，共有八種規格直徑：φ10mm（3/8’）、φ15mm（1/2’）、φ25mm（1’）、φ40mm（11/2’）、φ50mm（2’）、φ65mm（21/2’）、φ80mm（3’）、φ100mm（4’）。 隔膜片根據不同液體介質分別采用丁晴橡膠、氯丁橡膠、聚四氟乙烯、特氟龍、食品橡膠 等滿足不同用戶的需要。

襯四氟防腐氣動隔膜泵產品特點

1、不需灌引水，吸程高達 2-7m ，揚程達 50m ，出口壓力 ≥6kgf/c ㎡。

流動寬蔽，通過性能好，允許通過 QBY 氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，具有自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

2、最大顆粒，直徑達 10mm 抽送泥漿、雜質時，對泵磨損甚微。

3、揚程、流量可通過氣閥開度實現無級調節。（氣壓調節在 1-7kg/c ㎡之間）。

4、該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，不會造成環境污染和危害人身安全。

5、不必用電，在易燃、易爆場所使用安全可靠。

6 、可以浸沒在介質中工作。

7 、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。

8、結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配氣閥，聯桿等運動部件，不象其他類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。

9、可輸送較粘的液體。（粘度在 1 萬厘泊以下）

10、本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。

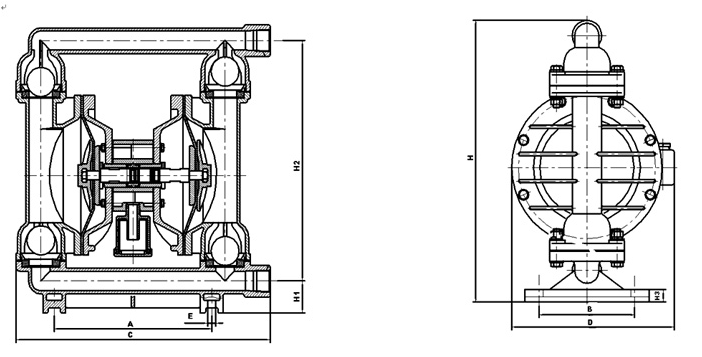

襯四氟防腐氣動隔膜泵產品結構圖

1、壓縮空氣為動力。

2、是一種由膜片往復變形造成容積變化的容積泵，其工作原理近似于柱塞泵，由于隔膜泵工作原理的特點，因此隔膜泵具有以下特點:

（1）泵不會過熱：壓縮空氣作動力，在排氣時是一個膨脹吸熱的過程，氣動泵工作時溫度是降低的，無有害氣體排出。

（2）不會產生電火花：氣動隔膜泵不用電力作動力，接地后又防止了靜電火花

（3）可以通過含顆粒液體：因?yàn)槿莘e式工作且進口為球閥，所以不容易被堵。

（4）對物料的剪切力極低：工作時是怎么吸進怎么吐出，所以對物料的攪動最小，適用于不穩定物質的輸送

（5）流量可調節，可以在物料出口處加裝節流閥來調節流量。

（6）具有自吸的功能。

（7）可以空運行，而不會有危險。

（8）可以潛水工作。

（9）可以輸送的流體極為廣泛，從低粘度的到高粘度的，從腐蝕性得到粘稠的。

（10）沒有復雜的控制系統，沒有電纜、保險絲等。

（11）體積小、重量輕，便于移動。

（12）無需潤滑所以維修簡便，不會由于滴漏污染工作環境。

（13）泵始終能保持高效，不會因?yàn)槟�損而降低。

（14）百分之百的能量利用，當關閉出口，泵自動停機，設備移動、磨損、過載、發熱

（15）沒有動密封，維修簡便避免了泄漏。工作時無死點。

襯四氟防腐氣動隔膜泵技術參數

襯四氟防腐氣動隔膜泵主要外形尺寸表
